0R电阻真的就是"零欧姆"吗？设计师留它到底有什么用？

0R电阻，可以说是电子工程师BOM上最容易被误解、却最不可或缺的神奇元件。它的名字叫“电阻”，但它的作用几乎和“电阻”本身无关。下面我们来彻底拆解这个“0欧姆”的秘密。

一、0R电阻真的就是“零欧姆”吗？

理论上不是，实际上接近。

• 理想情况：它的阻值应该是0Ω，两端电压差为0。

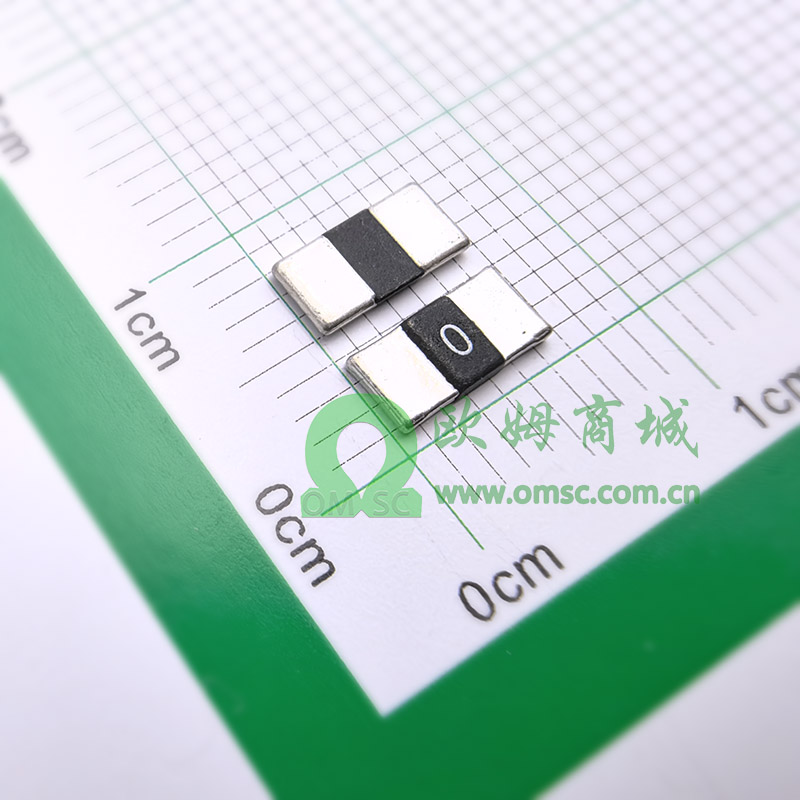

• 现实情况：任何导体都有电阻。常见的贴片0R电阻（如01005、0201、0402、0603、0805、1206、1210、1812、2010、2512封装）的实际阻值通常在 10mΩ~50mΩ（0.01Ω~0.05Ω） 之间。

• 意义：这个阻值虽然不为零，但相对于电路中的其他元件（kΩ、MΩ级）完全可以忽略不计。所以在电路设计上，我们把它当作“零欧姆”来处理。

它本质上是一段被封装成电阻形态的导线。

二、设计师为什么要在电路里留一个“零欧姆”？

这正是0R电阻最精妙的地方——它看似多余，实则承载了设计灵活性、调试便利性、生产可配置性的多重使命。

1. 硬件“软件化”：单板设计，多型号配置

这是0R电阻最核心的价值。一块PCB（印刷电路板）设计一次，但通过贴或不贴0R电阻，可以衍生出多个型号：

好处：生产同一种PCB，最后贴不同的0R组合，就能产出不同配置的产品。省去了改版、重新制板的时间和成本。

2. 调试与测试的“断点”

在硬件调试阶段，0R电阻是一个可逆的物理断点：

• 调试时，先不贴0R，相当于把电路断开。

• 用仪器测量前级电路是否正常。

• 确认无误后，手工焊上0R，连通后级。

• 如果后级电路短路或异常，可以拆掉0R，迅速隔离故障点。

没有0R的话，要断开PCB上的铜箔走线，只能用刀割，一旦割错就废板。0R让调试过程变得无损伤、可恢复。

3. 兼容不同封装的元件

有时候，设计师在PCB上预留了两种不同封装的元件（如大封装和小封装的电容），但实际生产中只贴其中一种。0R可以用于选择通路，或作为“占位符”让两种封装共用同一组焊盘。

4. EMI（电磁干扰）与信号完整性的“跳线”

在高频信号线上，如果需要预留一个可以插入磁珠、电感或0R的位置，0R就成了一个零成本的预留位。

• 如果EMI测试通过，直接贴0R，成本极低。

• 如果EMI超标，把0R换成磁珠，即可抑制干扰，无需改版。

5. 单点接地（模拟地/数字地分离）

在混合信号电路中（如ADC、音频），模拟地和数字地通常需要单点连接。0R电阻常作为这个单点连接点：

• 它允许两个地平面在物理上隔离，避免数字噪声耦合到模拟电路。

• 通过一个0R在特定位置连通，既保证电位相等，又控制了噪声路径。

6. 电流测量预留

在电源回路中串入0R电阻，生产时正常导通。调试时，如果需要测量某路电流，可拆掉0R，用万用表电流档跨接测量，或直接测量0R两端电压（利用其微小阻值换算电流）。

7. 替代跳线、拨码开关

在需要出货后固定配置、不允许用户随意更改的场景下，0R是比跳线、拨码开关更可靠、成本更低的选择。一旦出厂配置锁定，用户无法轻易改变，避免了售后故障。

三、0R电阻也有“功率”限制

尽管叫0R，它并不能无限制地过电流。每个0R电阻都有额定电流和功率参数：

如果通过电流超过额定值，0R电阻也会发热、烧毁。所以在大电流路径上（如电源输入），需要根据实际电流选择足够封装的0R。

四、总结：0R是“设计弹性”的具象化

0R电阻存在的根本原因，可以概括为一句话：

它用最低的成本，为电路设计保留了最大的修改余地。

在电子产品的研发和生产中，不确定性无处不在：需求可能变、芯片可能换、调试可能出问题。0R电阻就是用一种标准化、低成本的元件，去对冲这些不确定性。

当你下次在BOM上看到0R时，请理解：它不是在“浪费空间”，而是在为设计师保留一条进可攻、退可守的后路。它既是导线，更是硬件工程师为应对复杂现实留下的“活扣”。
